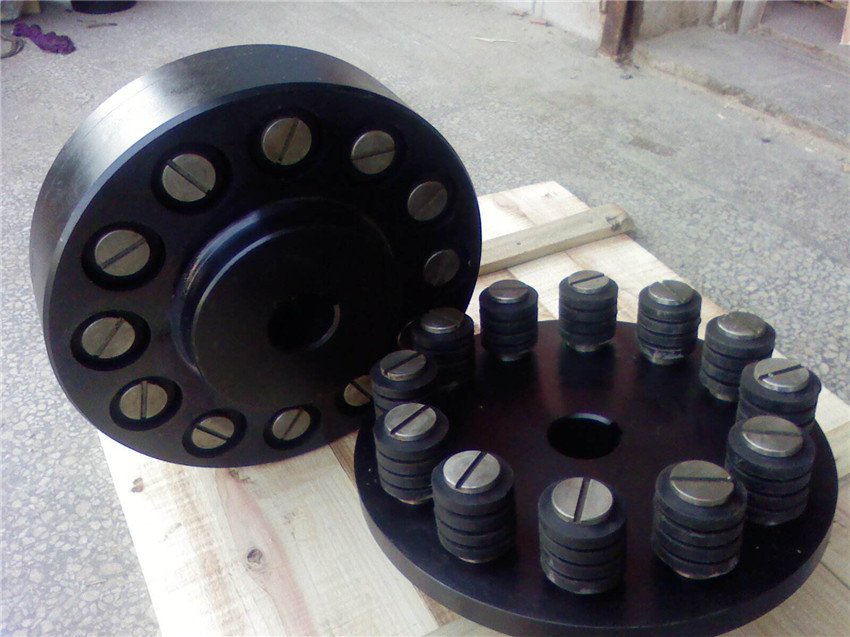

聯軸器先要開展豎直方位的調節：
　一、聯軸器找正基本原理
　　將電機可動端內孔圓在固定不動端端表面的投射類似當做正圓,因為可動端中心到固定不動端內孔的間距不會改變 。如要另外考慮,可動端中心線與固定不動端中心線絕對是在一條線上,僅僅理想化的找正情況。實際上找正時,先設置容許偏差,當找正時造成的偏差在容許偏差范圍之內時,找正完畢?！　≡谠S多場所中,泵的下檢測點沒法開展檢驗,找正工作中將沒法開展。
　　二、聯軸器軸向找正
　　聯軸器找正時,先要開展豎直方位的調節。前、后腳密封墊的薄厚可根據三點檢驗統計數據測算,檢驗出兩軸的偏移。可動端聯軸器邊緣直經再加聯軸器邊緣到徑向千分表桿孔中心的間距; 可動端聯軸器內孔到可動端前腳地腳螺栓中心的間距; 可動端前、后腳地腳螺栓中心的間距。由左右統計數據，所知前、后腳密封墊的薄厚。若電機比固定不動端高,應減密封墊;若電機比固定不動端低,需加密封墊。
　　豎直方位調節后,各點檢驗統計數據出現了改變,應當再次在1點部位清零,再次測出2、3點的統計數據。調節后,只需檢測和是不是在容許的偏差范圍之內就能?！　∪⒙撦S器徑向找正
　　水準方位找正不用測算可動web端前、后腳量,在1定位點將徑向和軸向千分表清零,載入3定位點徑向和軸向千分表讀值,用銅棒敲擊可動端開展中心線調節。先觀查徑向千分表讀值,用銅棒敲擊可動web端前、后腳,將3定位點的徑向讀值調為原先的一半。再觀查軸向千分表讀值,用銅棒敲擊可動web端中南部,將3定位點的軸向讀值也調為原先的一半。這必須不斷開展調節。調節結果應以合在容許偏差范圍之內?！　∷摹⑷c打表法找正流程
　　(1)在固定不動端和可動web端聯軸器上分別固定不動帶磁固定不動座、測量桿和千分表;(2)將軸轉至1點部位,分別將兩千分表清零;(3)再將軸轉至2點部位,讀取統計數據;(4)再將軸轉至3點部位,讀取統計數據;(5)分別測算(6)將電機前、后腳地腳螺栓松手,在電機前、后腳分別墊、厚的密封墊,挪動電機,盡可能使兩聯軸器靠緊,再將電機前、后腳地腳螺栓扭緊,在1定位點將兩千分表清零,在2、3定位點讀取統計數據,與設置的容許誤差較為,若沒有做到精密度規定,反復左右流程2-6;(7)流程6考慮后,將電機前、后腳地腳螺栓稍松手,將千分表維持在3定位點,用銅棒敲擊可動web端前、后腳,和可動web端中南部,開展水準方位找正,直至、在容許偏差范圍之內;(8)流程7考慮后,將可動端前、后腳地腳螺栓扭緊,找正完畢。
